18005330808
13853319801
13853319801
二、混凝土配合比不當(dāng)
1、隨意套用配合比
混凝土配合比是根據(jù)工程特點(diǎn)、施工條件和原材料情況，由工地向?qū)嶒?yàn)室申請(qǐng)?jiān)嚺浜蟠_定。但是，不少工地卻不顧這些特定條件，僅根據(jù)混凝土強(qiáng)度等級(jí)的指標(biāo)，隨意套用配合比，因而造成許多強(qiáng)度不足事故。
2、用水量加大
較常見的有攪拌設(shè)備上加水裝置計(jì)量不準(zhǔn)；不扣除砂石中含水量；甚至在澆灌地點(diǎn)任意加水等。用水量加大后，使混凝土的水灰比和坍落度增大，造成強(qiáng)度不足事故。
3、水泥用量不足
除了攪拌前計(jì)量不準(zhǔn)外，包裝水泥的重量不足也屢有發(fā)生，導(dǎo)致混凝土中水泥用量不足，造成強(qiáng)度偏低。
4、砂、石計(jì)量不準(zhǔn)
較普遍的是計(jì)量工具陳舊或維修管理不好，精度不合格。
5、外加劑用錯(cuò)
主要有兩種；一是品種用錯(cuò)，在未搞清外加劑屬早強(qiáng)、緩凝、減水等性能前，盲目亂摻外加劑，導(dǎo)致混凝土達(dá)不到預(yù)期的強(qiáng)度；二是摻量不準(zhǔn)。
6、堿一骨料反應(yīng)
當(dāng)混凝土總含堿量較高時(shí)，又使用含有碳酸鹽或活性氧化硅成分的粗骨料（蛋白石、玉髓、黑曜石、沸石、多孔燧石、流紋巖、安山巖、凝灰?guī)r等制成的骨料），可能產(chǎn)生堿一骨料反應(yīng)，即堿性氧化物水解后形成的氫氧化鈉與氫氧化鉀，它們與活性骨料起化學(xué)反應(yīng)，生成不斷吸水、膨脹的混凝膠，造成混凝土開裂或強(qiáng)度下降。日本有資料介紹，在其他條件相同的情況下，堿一骨料反應(yīng)后混凝土強(qiáng)度僅為正常值的60%左右。
三、混凝土施工工藝存在問題
1、混凝土拌制不佳
向攪拌機(jī)中加料順序顛倒，攪拌時(shí)間過短，造成拌合物不均勻，影響強(qiáng)度。
2、運(yùn)輸條件差
在運(yùn)輸中發(fā)現(xiàn)混凝土離析，但沒有采取有效措施（如重新攪拌等），運(yùn)輸工具漏漿等均影響強(qiáng)度。
3、澆筑方法不當(dāng)
如澆筑時(shí)混凝土已初凝；混凝土澆筑前已離析等均可造成混凝土強(qiáng)度不足。
4、模板嚴(yán)重漏漿
某工程鋼模嚴(yán)重變形，板縫5~10mm，嚴(yán)重漏漿，實(shí)測(cè)混凝土28d強(qiáng)度僅達(dá)設(shè)計(jì)值的一半。
5、成型振搗不密實(shí)
混凝土入模后的空隙率達(dá)10%~20%，如果振搗不實(shí)，或模板漏漿必然影響強(qiáng)度。
6、養(yǎng)護(hù)制度不良
主要是溫度、濕度不夠，早期缺水干燥，或早期受凍，造成混凝土強(qiáng)度偏低。

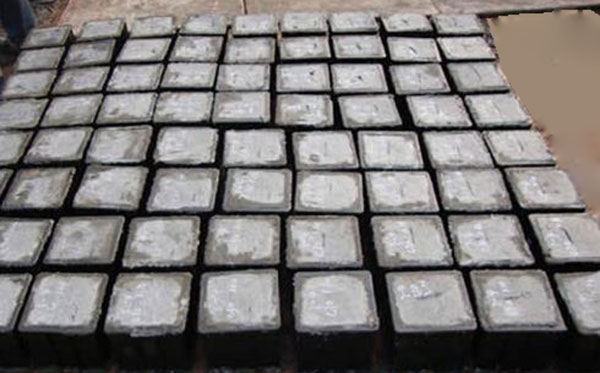

四、試塊管理不善
1、交工試塊未經(jīng)標(biāo)準(zhǔn)養(yǎng)護(hù)
至今還有一些工地和不少施工人員不知道交工用混凝土試塊應(yīng)在溫度為（20±3）℃和相對(duì)濕度為90%以上的潮濕環(huán)境或水中進(jìn)行標(biāo)準(zhǔn)條件下養(yǎng)護(hù)，而將試塊在施工同條件下養(yǎng)護(hù)，有些試塊的溫、濕度條件很差，并且有的試塊被撞砸，因此試塊的強(qiáng)度偏低。
2、試模管理差
試模變形不及時(shí)修理或更換。
3、不按規(guī)定制作試塊
如試模尺寸和石料粒徑不相適應(yīng)，試塊中石子過少，試塊沒有用相應(yīng)的機(jī)具振實(shí)等。
-------------------------
山東華偉銀凱建材科技股份有限公司，專門從事混凝土外加劑的研制與開發(fā)，質(zhì)量可靠、性能優(yōu)異，值得信賴。主營(yíng)產(chǎn)品：低碳混凝土減縮增強(qiáng)劑、透水混凝土增強(qiáng)劑、聚羧酸系減水劑、速凝劑、混凝土高效減水劑等。
以上信息來源于網(wǎng)絡(luò)，內(nèi)容有調(diào)整，旨在傳播與分享，如有侵權(quán)，請(qǐng)直接通知我們，謝謝！
獲取更多資訊，歡迎關(guān)注官方公眾號(hào)
