18005330808
13853319801
13853319801

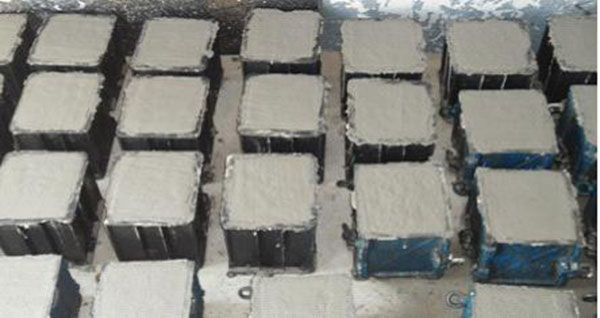

隨著混凝土技術(shù)的發(fā)展，混凝土向著高強(qiáng)、高性能發(fā)展，人們?yōu)榱俗非蠡炷恋母邚?qiáng)度、低齡期，使用細(xì)度越來越大的水泥以提高早期強(qiáng)度，殊不知，這會(huì)導(dǎo)致混凝土后期強(qiáng)度倒縮現(xiàn)象發(fā)生，嚴(yán)重影響混凝土耐久性及使用壽命。
混凝土強(qiáng)度倒縮本質(zhì)上是混凝土耐久性問題，其表征可以描述為混凝土后期強(qiáng)度小于規(guī)定時(shí)間的初始強(qiáng)度?；炷翉?qiáng)度倒縮從機(jī)理上從范圍可以大致分為內(nèi)部、外部和由外部環(huán)境引發(fā)的內(nèi)部劣化原因三大類：
1、自身原因產(chǎn)生的倒縮
主要是源于內(nèi)部化學(xué)反應(yīng)，其中水泥和摻和料最為重要。
其一，水泥早期強(qiáng)度越來越高，但28d富余系數(shù)卻越來越低，后期強(qiáng)度增長(zhǎng)緩慢，60d至90d時(shí)水泥膠砂強(qiáng)度基本上沒有增長(zhǎng)甚至有所下降，用這樣的水泥拌制的混凝土，僅7d的強(qiáng)度便能達(dá)到28d強(qiáng)度的90%以上，但28d以后，強(qiáng)度增長(zhǎng)極小，60d以后，除了處于水中或地下等濕潤(rùn)環(huán)境中的混凝土構(gòu)件外，抗壓強(qiáng)度基本沒有繼續(xù)增長(zhǎng)。
其二，水泥粉磨顆粒越來越細(xì)，水化速度越來越快，水化熱放熱集中，混凝土澆筑后，內(nèi)外溫差加大，溫度應(yīng)力導(dǎo)致混凝土結(jié)構(gòu)內(nèi)部細(xì)微裂縫增加，且養(yǎng)護(hù)不足，故難以保證其長(zhǎng)期性及耐久性。
其三，水泥生產(chǎn)廠家為獲取更大利潤(rùn)，不按照相關(guān)規(guī)定摻加混合材種類及摻量，導(dǎo)致水泥質(zhì)量不穩(wěn)定，品質(zhì)較差，影響水泥與減水劑的適應(yīng)性，進(jìn)而影響混凝土強(qiáng)度的發(fā)展。
2、外部因素作用
外部因素作用于混凝土內(nèi)部最常見的是養(yǎng)護(hù)和使用外加劑。
蒸汽養(yǎng)護(hù)對(duì)于水泥制品構(gòu)件來說是一種常見的養(yǎng)護(hù)方式，試驗(yàn)表明混凝土經(jīng)過（80±2）℃恒溫6h，10~14℃水養(yǎng)至28d齡期，混凝土強(qiáng)度是倒縮的，而且脫模強(qiáng)度越高的混凝土強(qiáng)度倒縮越明顯，原因是Aft的分解并在高溫時(shí)重新形成Afm，由此可知高溫對(duì)混凝土早期強(qiáng)度有利，但對(duì)后期強(qiáng)度的發(fā)展沒有貢獻(xiàn)。
早強(qiáng)劑、抗凍劑、膨脹劑等是需要注意的幾種外加劑，因?yàn)槠渲型袎A、氯離子、硫酸根離子等成分，不僅會(huì)造成混凝土后期強(qiáng)度倒縮，還會(huì)銹蝕鋼筋、腐蝕混凝土。
3、外部環(huán)境
外部環(huán)境對(duì)混凝土強(qiáng)度的作用包括各種溫度、濕度、酸堿鹽腐蝕、載荷等及各種因素的耦合，處于干燥、凍融、干濕交替、海水、酸雨、碳化、氯鹽、載荷等各種劣化環(huán)境，即使混凝土初始保持較好的強(qiáng)度，隨著環(huán)境作用的長(zhǎng)時(shí)間積累，混凝土強(qiáng)度也可能倒縮，這些特殊環(huán)境使用的混凝土必須采取針對(duì)性的保護(hù)措施，以保證其后期強(qiáng)度的正常增長(zhǎng)。
-----------------------------------------
山東華偉銀凱建材科技股份有限公司，專門從事混凝土外加劑的研制與開發(fā)，質(zhì)量可靠、性能優(yōu)異，您可放心購(gòu)買。主營(yíng)產(chǎn)品：聚羧酸高性能減水劑、混凝土高效減水劑、增強(qiáng)劑、速凝劑等。
以上信息來源于網(wǎng)絡(luò)，內(nèi)容有調(diào)整，旨在傳播與分享，如有侵權(quán)，請(qǐng)直接通知我們，謝謝！
獲取更多資訊，歡迎關(guān)注官方公眾號(hào)
